基于雷達液位計現場總線的液位測量系統
發布時間：2020-03-21 09:31:27
雷達液位計提供疊加了HART的4-20mA輸出信號，同時也提供數字式現場總線傳輸方式。在油品罐區計量系統中，罐區計量信號通過雷達液位計的現場總線傳輸到控制系統?，F場總線能夠同時傳輸多個過程參數，大大地簡化了連接線路，降低了成本。而且在傳輸過程的同時，儀表的標識符和簡單的診斷信息也可一并傳送?，F場總線是雙向的，因此能夠在控制室對現場智能儀表進行標定、調整及運行診斷，甚至能夠在故障發生前進行預測。

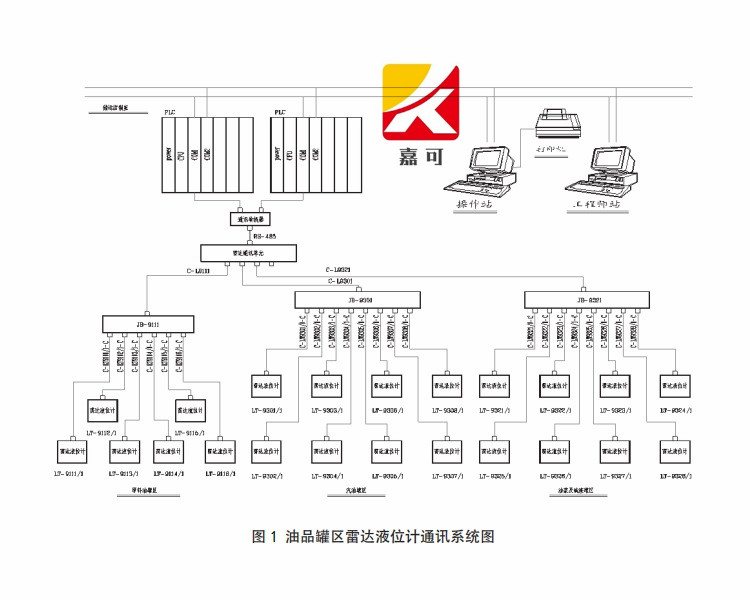

利用雷達液位計基于現場總線進行數據傳輸的特點，為油品罐區構建起一個液位測量系統。雷達液位計通訊系統構成如圖1所示。采用雷達液位計進行液位測量的3個罐區通過3條現場總線與安裝在控制室內的雷達通訊單元通訊，再由雷達通訊單元通過RS-485總線與控制系統進行通訊，傳輸各儲罐液位的同時，還將溫度、壓力、密度等檢測信號通過雷達液位計準確無誤地傳輸到控制系統中進行集中監測，實現了整個油品罐區的計量。
雷達液位計現場總線傳輸方式在工程實施中主要具有以下優點：
（1）采用現場總線網絡，解決了分布式油品儲罐的集中檢測問題，便于進行網絡化管理，使系統更加實用、穩定和可靠。
（2）數字傳輸方式，可以同時傳輸多個過程變量，極大地簡化了信號連接線路，節省了大量的電纜、保護套管、槽盒、橋架以及穿線盒等相應輔材，極大地降低了成本。
（3）接線簡單，如果需要增加現場儀表，只需就近并行掛接到原有的網絡上，無需鋪設至機柜室，既節省了電纜，降低了投資，也縮減了設計和安裝的工作量。
（4）工程實施更加方便，工程周期短，大大減少了工作量，降低了維護和安裝費用。
